Lasergravur und CNC

Gravieren, schneiden, fräsen.

Neben dem 3D-Druck graviere und schneide ich mit dem Laser und fräse kleine Teile. Hier steht, was geht, was nicht geht und welche Datei ich brauche.

Motiv oder Datei schicken Zum CNC-Fräsen

Lasergravur

Namen, Motive und Schilder

Der Laser brennt das Motiv in die Oberfläche. Auf Holz und Bambus wird es dunkel.

Arbeitsfläche: bis 410 × 415 mm
Mit dem 40-W-Laser: bis etwa 230 × 235 mm
Laser: Diodenlaser, 5,5 bis 40 W
Dateien: SVG, DXF, PDF, PNG, JPG

Arbeitsflächen und Leistung nach Angaben der Hersteller SCULPFUN (S9) und Snapmaker (2.0 A250 mit Lasermodul 40 W und Schnellwechsel-Halterung).

Das geht

Gravieren auf Holz, Bambus, Leder, Acryl und Keramik
Gravieren auf eloxiertem Aluminium, Schiefer und dunklem Glas
Edelstahl und andere Metalle markieren, mit Markierspray. Eine tiefe Gravur ist damit nicht möglich.
Schneiden von Sperrholz, in einem Durchgang bis etwa 15 mm
Schneiden von dunklem Acryl, Karton und Stoff

Das geht nicht

Klares und blaues Acryl sowie Glas schneiden: Das blaue Laserlicht geht hindurch.
Metall schneiden
PVC und andere chlorhaltige Kunststoffe: Beim Lasern entstehen giftige Gase.
Motive, an denen du keine Rechte hast

Materialien nach Angaben der Hersteller. Wie das Ergebnis auf deinem Material aussieht, zeigt im Zweifel eine Probe. Die Schnitttiefe nennt Snapmaker für Lindensperrholz mit dem Lasermodul 40 W; dichteres Holz braucht mehrere Durchgänge.

Beispiele

Aus dem Laser

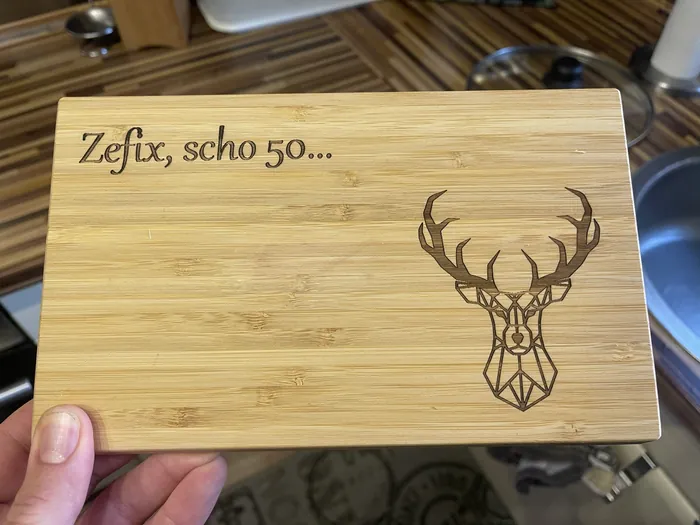

Bambusbrett mit eingraviertem Spruch und einem Hirschkopf aus Linien — **Bambusbrett**graviert

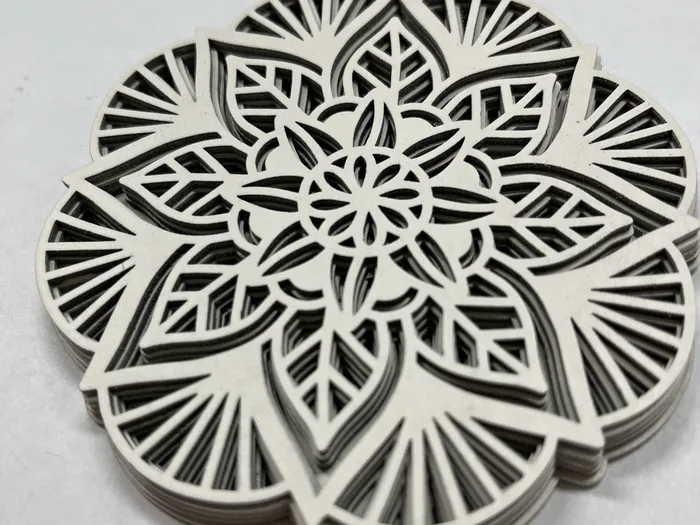

Mandala aus mehreren übereinanderliegenden, fein ausgeschnittenen Holzlagen — **Mandala**mehrere Lagen, geschnitten

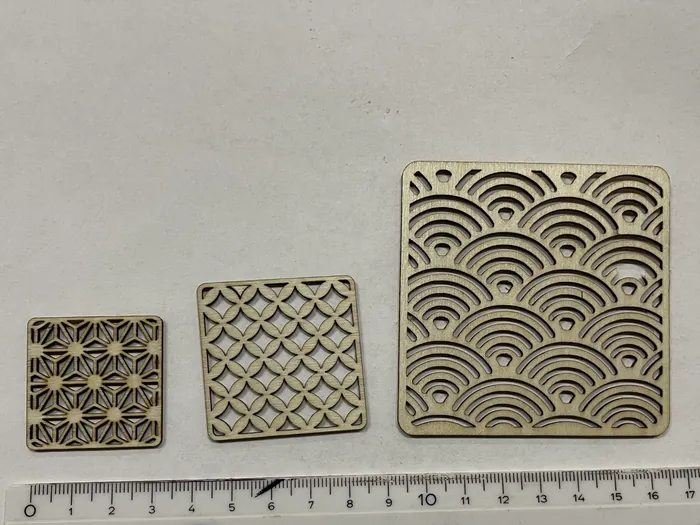

Drei quadratische Platten aus dünnem Sperrholz mit fein ausgeschnittenen Mustern, darunter ein Lineal — **Ornamentplatten**dünnes Sperrholz, lasergeschnitten

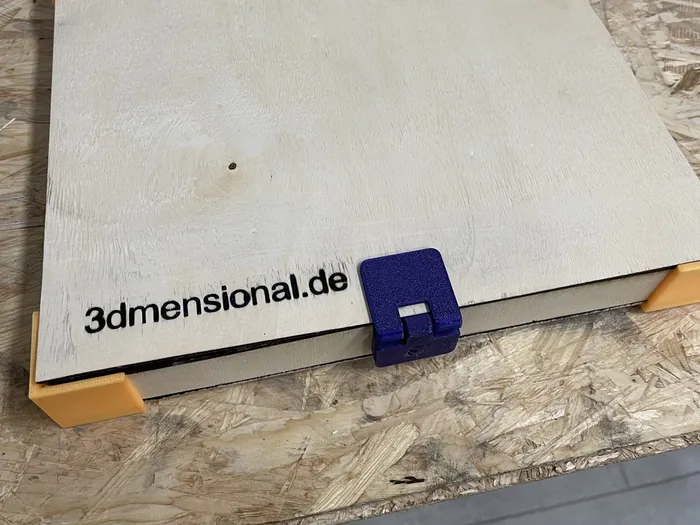

Helle Holzplatte mit dem eingravierten Schriftzug 3dmensional.de — **Schriftzug**in Holz graviert

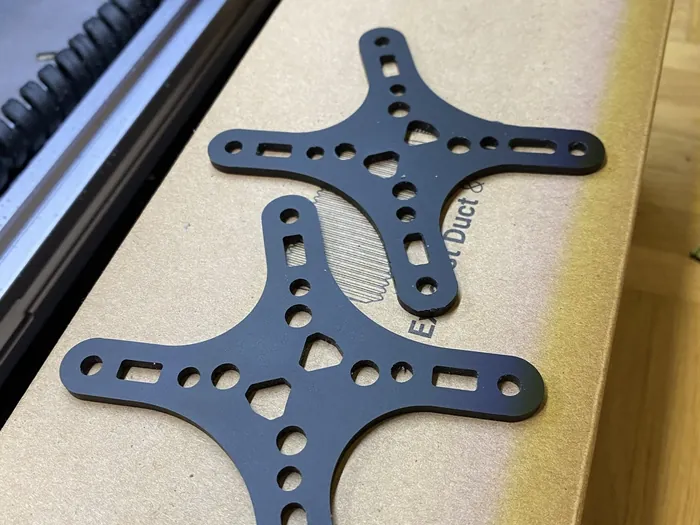

Zwei schwarze, kreuzförmige Platten mit Bohrungen und Langlöchern liegen auf der Fräse

CNC-Fräsen

Kleine Teile aus der Platte

Die Fräse arbeitet Konturen, Taschen und Bohrungen aus Plattenmaterial. Ich fräse auf Anfrage und in kleinen Stückzahlen.

Arbeitsfläche: bis etwa 230 × 225 mm
Spindel: 200 W, bis 18.000 Umdrehungen je Minute
Materialien: Hartholz, Weichholz, Sperrholz, MDF, Acryl
Dateien: STEP, DXF, SVG

Angaben nach Snapmaker zum 2.0 A250 mit CNC-Modul 200 W. Aluminium und Messing nennt der Hersteller als möglich. Beides fräse und graviere ich nach Absprache, zum Beispiel Schilder aus Messing.

Unterlagen

Was ich von dir brauche

Motiv oder Zeichnung

Am besten als Vektordatei (SVG oder DXF). Ein scharfes Bild als PNG, JPG oder PDF geht für Gravuren auch.

Maße

Wie groß soll das Motiv werden, wie groß ist das Teil? Bei Frästeilen dazu die Materialstärke.

Material

Sag mir, worauf graviert oder woraus gefräst wird. Du kannst das Material auch mitbringen.

Schick mir deine Datei oder Skizze.

Ich melde mich bei dir. Deine Anfrage ist unverbindlich.
